Как оформить чертеж по ГОСТ — правила и стандарты

Чертеж – это «язык» инженеров, конструкторов и архитекторов, который позволяет точно и наглядно представить любой объект, будь то деталь, здание или сложная конструкция. Но, как и любой язык, черчение имеет свои правила и стандарты, закрепленные в ГОСТ (Государственный стандарт). Без соблюдения этих норм чертеж превращается в невразумительную «каляку-маляку», не пригодную для работы. В этой статье мы подробно разберем, как правильно оформить чертеж по ГОСТ, чтобы он был понятен и пригоден для дальнейшего использования.

Почему так важны стандарты ГОСТ в черчении?

• Унификация: Единообразие в оформлении чертежей позволяет специалистам из разных организаций легко читать и интерпретировать их, исключая разночтения и ошибки.
• Точность: ГОСТ регламентирует правила нанесения размеров, допусков, шероховатости, что критически важно для производства изделий с заданными параметрами.
• Юридическая значимость: Чертежи, выполненные по ГОСТ, имеют юридическую силу и могут служить основой для разрешения споров и претензий.
• Сокращение затрат: Соблюдение стандартов сокращает время на разработку, согласование и производство продукции.
• Обеспечение качества: Правильно оформленный чертеж – залог качественного и точного изготовления детали или конструкции.

Основные разделы ГОСТ, регулирующие оформление чертежей:

Прежде чем приступить к созданию чертежа, необходимо ознакомиться с основными стандартами, которые регламентируют процесс:

• ГОСТ 2.301-68 «Форматы листов»: Определяет размеры и обозначения форматов чертежных листов (A0, A1, A2, A3, A4 и т.д.).
• ГОСТ 2.302-68 «Масштабы»: Устанавливает используемые масштабы увеличения и уменьшения (1:1, 1:2, 2:1, 5:1 и т.д.).
• ГОСТ 2.303-68 «Линии»: Определяет типы линий, их толщину и назначение (сплошная толстая, штриховая, штрихпунктирная и т.д.).
• ГОСТ 2.304-81 «Шрифты чертежные»: Регламентирует типы шрифтов, их размеры и начертания для текстовых надписей на чертежах.
• ГОСТ 2.307-2011 «Нанесение размеров и предельных отклонений»: Устанавливает правила нанесения размеров, допусков и посадок на чертежах.
• ГОСТ 2.309-73 «Обозначения шероховатости поверхностей»: Определяет способы обозначения шероховатости поверхностей на чертежах.
• ГОСТ 2.316-2008 «Правила нанесения на чертежах надписей, технических требований и таблиц»: Регламентирует правила оформления основной надписи чертежа (штампа), технических требований и таблиц.

Пошаговое оформление чертежа по ГОСТ:

1. Выбор формата листа: Определите необходимый формат листа, исходя из сложности и информативности чертежа. Для простых деталей достаточно формата А4 или А3, для сложных конструкций потребуется формат А2, А1 или даже А0. Ориентация листа может быть как горизонтальной, так и вертикальной.
2. Выбор масштаба: Подберите оптимальный масштаб, который позволит четко и читаемо отобразить все элементы детали или конструкции. Помните, что масштаб должен быть указан в основной надписи чертежа.
3. Компоновка чертежа: Разместите изображения (виды, разрезы, сечения) на листе таким образом, чтобы они были равномерно распределены и не перекрывали друг друга. Оставьте достаточно места для нанесения размеров, технических требований и основной надписи.
4. Выполнение изображений: Используйте различные типы линий (сплошные, штриховые, штрихпунктирные) в соответствии с их назначением. Толщина линий должна быть выбрана таким образом, чтобы чертеж был четким и контрастным. Аккуратно вычерчивайте все элементы, соблюдая пропорции и размеры.
5. Нанесение размеров: Нанесите размеры, необходимые для изготовления и контроля детали или конструкции. Используйте выносные и размерные линии, размерные числа, стрелки и другие элементы в соответствии с ГОСТ 2.307-2011. Указывайте допуски и посадки, если это необходимо.
6. Обозначение шероховатости поверхностей: Обозначьте шероховатость поверхностей в соответствии с ГОСТ 2.309-73. Используйте соответствующие символы и значения параметров шероховатости.

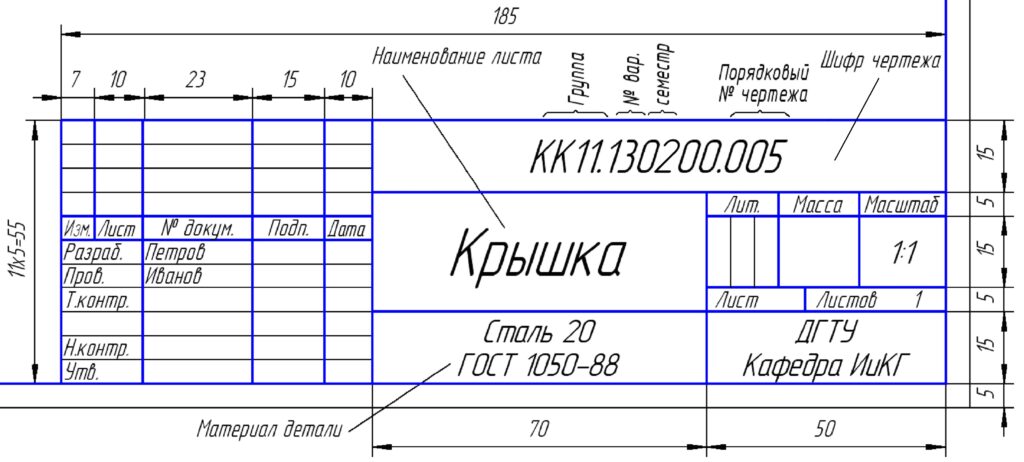

7. Заполнение основной надписи (штампа): Заполните все графы основной надписи в соответствии с требованиями ГОСТ 2.304-81. Укажите наименование детали или конструкции, материал, масштаб, номер чертежа, фамилии разработчиков, дату и другие необходимые сведения.
8. Написание технических требований: Укажите технические требования к детали или конструкции (материал, термообработка, покрытие, сварка и т.д.). Технические требования должны быть четкими и однозначными.
9. Проверка чертежа: Тщательно проверьте чертеж на наличие ошибок и неточностей. Убедитесь, что все размеры, допуски и технические требования указаны правильно. При необходимости внесите исправления.

Ошибки при оформлении чертежей по ГОСТ и как их избежать:

• Неправильный выбор масштаба: Масштаб должен обеспечивать читаемость чертежа. Слишком мелкий масштаб затрудняет восприятие мелких деталей, слишком крупный – приводит к нерациональному использованию формата листа.
• Несоблюдение типов и толщины линий: Использование неправильных типов и толщины линий делает чертеж неряшливым и трудным для чтения.
• Неправильное нанесение размеров: Ошибки при нанесении размеров приводят к неправильному изготовлению детали или конструкции. Важно соблюдать правила нанесения размеров, допусков и посадок.
• Неправильное заполнение основной надписи: Основная надпись содержит важную информацию о чертеже, поэтому ее необходимо заполнять внимательно и правильно.
• Орфографические и грамматические ошибки: Наличие ошибок в технических требованиях и других надписях снижает авторитет чертежа и может привести к недоразумениям.
